地震图#

  • 本节贡献者: 姚家园(作者)、田冬冬(作者)

  • 最近更新日期: 2022-11-20

  • 预计阅读时间: 20 分钟


地震图#

地震图(seismogram)是指地震仪记录到的带有计时信息的地面质点运动(位移、速度、加速度、转动等), 也称为地震波形(seismic waveform),其本质是时间序列。一般有三个正交分量, 如南北、东西和垂直分量。

地震图 \(U(t)\) 由三部分的卷积组成,即震源项 \(S(t)\)、 结构项 \(G(t)\)、仪器项 \(I(t)\)

\[ U(t) = S(t)*G(t)*I(t) \]

因此,地震图包含了震源、结构以及仪器的信息。地震学科研工作者正是通过解读地震图, 得到相关信息的。一般而言,仪器项(即仪器响应)已知,所以地震图通常用于反演震源和 结构信息。其中,结构项一般称为格林函数,只与地球内部结构有关。

地震图与元数据(metadata)共同构成了完备的地震学观测数据。 元数据包含与地震图相关的重要信息,如台站位置、仪器响应等。

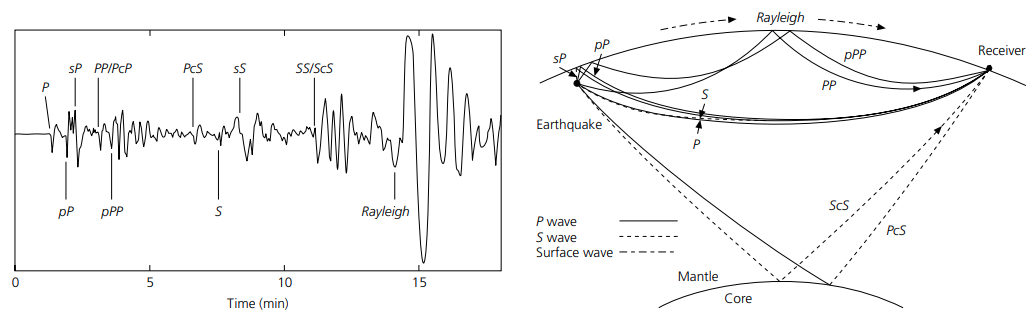

体波和面波的波形和传播路径实例

Fig. 13 体波和面波的波形和传播路径实例。 引自《[An Introduction to Seismology, Earthquakes, and Earth Structure]》 图 1.1-3。#
