地震波形数据

地震波形数据#

本节贡献者: 田冬冬（作者）、姚家园（审稿）
最近更新日期: 2023-05-10
预计花费时间: 60 分钟

地震波形数据是地震学中最重要的数据。这一节介绍如何使用 ObsPy 下载地震波形数据。

首先，需要导入 ObsPy 中地震数据中心数据下载客户端 Client 以及用于处理时间的类 UTCDateTime：

from obspy.clients.fdsn import Client
from obspy import UTCDateTime

接下来，我们需要初始化一个 Client 对象。 ObsPy 的 Client 支持多个地震数据中心，这里我们选择使用 IRIS 地震数据中心：

client = Client("IRIS")

我们以 2022 年 9 月 22 日发生在墨西哥的一个 Mw 6.8 级地震为例，申请该地震相关的波形数据。该地震的基本信息为：

发震时刻：2022-09-22 06:16:09 UTC
经度：102.9518° W
纬度：18.247° N
深度：20.0 km
震级：mww 6.8

该地震的详细信息见 https://ds.iris.edu/ds/nodes/dmc/tools/event/11600859。

下载单个波形数据#

下载波形数据时需要提供两个最基本的信息：

下载哪个地震台站哪个通道的数据，即需要指定台网（network）、台站（station）、位置码（location）和通道码（channel）
下载哪个时间段的数据，即指定数据开始时间（starttime）和结束时间（endtime）

下面的代码使用 Client.get_waveforms() 函数申请了 IU.ANMO 台站的宽频带垂直分量（即 BHZ 通道）的波形数据。数据开始时间为 2022-09-22T06:18:00（即发震后约两分钟），结束时间为 2022-09-22T06:30:00，数据总长度为 12 分钟（即 720 秒）。

starttime=UTCDateTime("2022-09-22T06:18:00")  # 定义开始时间
st = client.get_waveforms(
    network="IU",               # 指定台网名
    station="ANMO",             # 指定台站名
    location="00",              # 指定位置码
    channel="BHZ",              # 指定通道码
    starttime=starttime,        # 指定开始时间
    endtime=starttime + 720     # 指定结束时间
)

函数的返回值为 Stream 类型，赋值给变量 st。使用 print 函数可以显示变量 st 的值：

print(st)

1 Trace(s) in Stream:
IU.ANMO.00.BHZ | 2022-09-22T06:18:00.019538Z - 2022-09-22T06:29:59.994538Z | 40.0 Hz, 28800 samples

可以看到Stream 类型的变量 st 中包含了一个波形（即一个 Trace），该波形对应的 ID 为 IU.ANMO.00.BHZ，数据采样率为 40 Hz，共计 28800 个数据点。

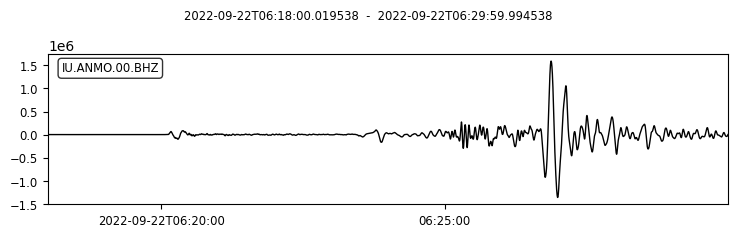

Stream 类提供了 Stream.plot() 函数可以用于绘制波形。波形图的横轴为时间，纵轴为振幅：

st.plot();

../../_images/49aa53c83910c5a8b371e559930c8fbdcfd9f12944266d15bef43a58c861b817.png

下载多个波形数据#

network、station、location 和 channel 参数支持使用 UNIX 通配符，以实现一次性下载多个波形数据的目的。通配符 ? 表示匹配单个字符，通配符 * 表示匹配零个或多个字符。

下面的代码中 channel 参数指定为 BH? 以下载宽频带三分量数据：

st = client.get_waveforms(
    network="IU",
    station="ANMO",
    location="00",
    channel="BH?",              # "BH?" 表示下载三分量数据
    starttime=starttime,
    endtime=starttime + 720
)
print(st)

3 Trace(s) in Stream:
IU.ANMO.00.BH1 | 2022-09-22T06:18:00.019538Z - 2022-09-22T06:29:59.994538Z | 40.0 Hz, 28800 samples
IU.ANMO.00.BH2 | 2022-09-22T06:18:00.019538Z - 2022-09-22T06:29:59.994538Z | 40.0 Hz, 28800 samples
IU.ANMO.00.BHZ | 2022-09-22T06:18:00.019538Z - 2022-09-22T06:29:59.994538Z | 40.0 Hz, 28800 samples

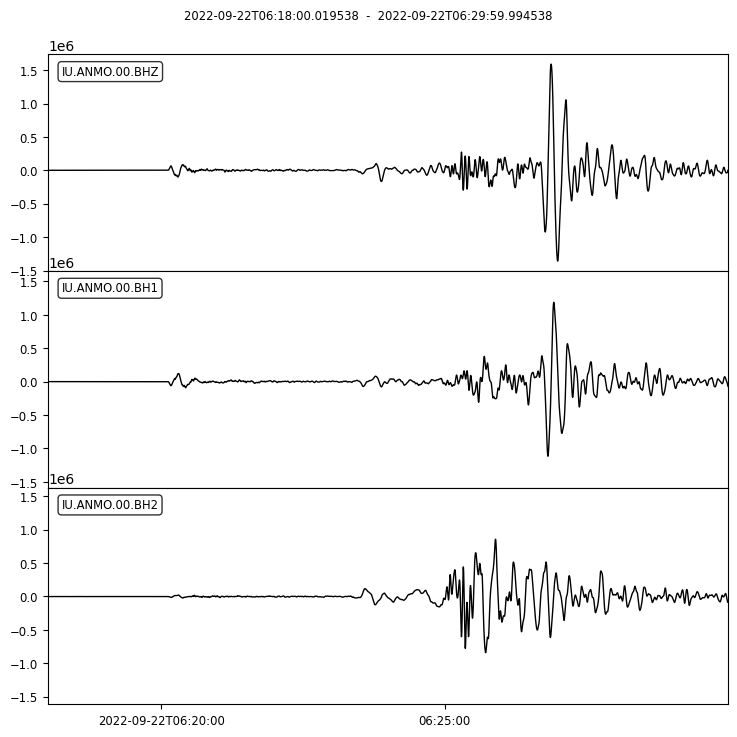

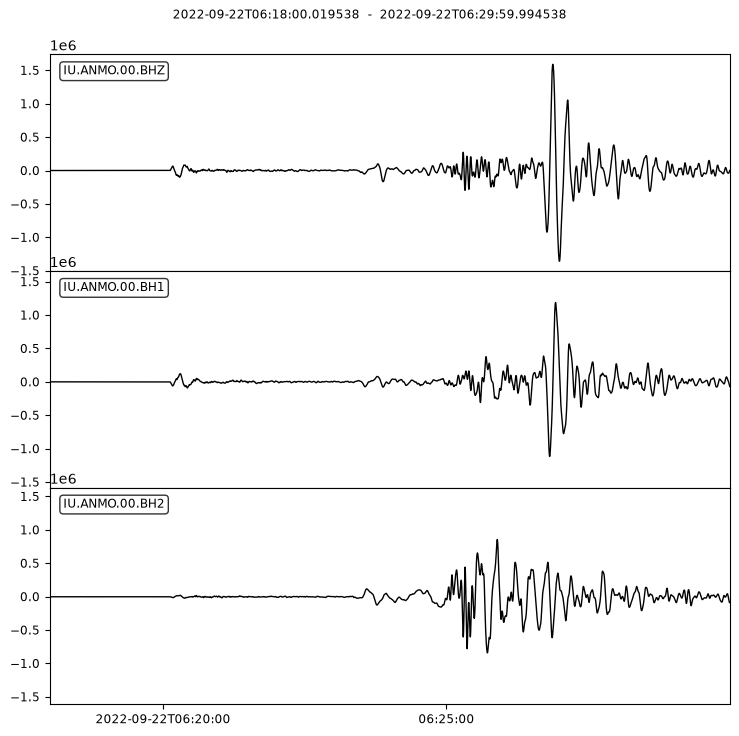

函数返回的 Stream 中包含三个 Trace。其中 BHZ 为垂直分量，BH1 和 BH2 为两个水平分量。绘图结果如下：

st.plot();

../../_images/e6e438f67da2d61b38a1b5b2c9c48bd39c037fd8913809ef5cb8a5e249c4896d.png

除了支持通配符外，这四个参数还支持用逗号分隔的代码列表。例如：

network="IU,IC" 表示同时匹配 IU 和 IC 两个台网
station="ANMO,HKT,TUC" 表示匹配三个台站名
location="--,00,01" 表示匹配多个位置码，其中 -- 表示位置码为空值
channel="BH?,SH?,LH?" 表示匹配宽频带、短周期和长周期三分量

下面的代码中同时下载了三个台站的宽频带垂直分量的波形数据：

st = client.get_waveforms(
    network="IU",
    station="ANMO,HKT,TUC",     # IU 台网的三个台站
    location="00",
    channel="BHZ",
    starttime=starttime,
    endtime=starttime + 720
)
print(st)

3 Trace(s) in Stream:
IU.ANMO.00.BHZ | 2022-09-22T06:18:00.019538Z - 2022-09-22T06:29:59.994538Z | 40.0 Hz, 28800 samples
IU.HKT.00.BHZ  | 2022-09-22T06:18:00.019539Z - 2022-09-22T06:29:59.994539Z | 40.0 Hz, 28800 samples
IU.TUC.00.BHZ  | 2022-09-22T06:18:00.019538Z - 2022-09-22T06:29:59.994538Z | 40.0 Hz, 28800 samples

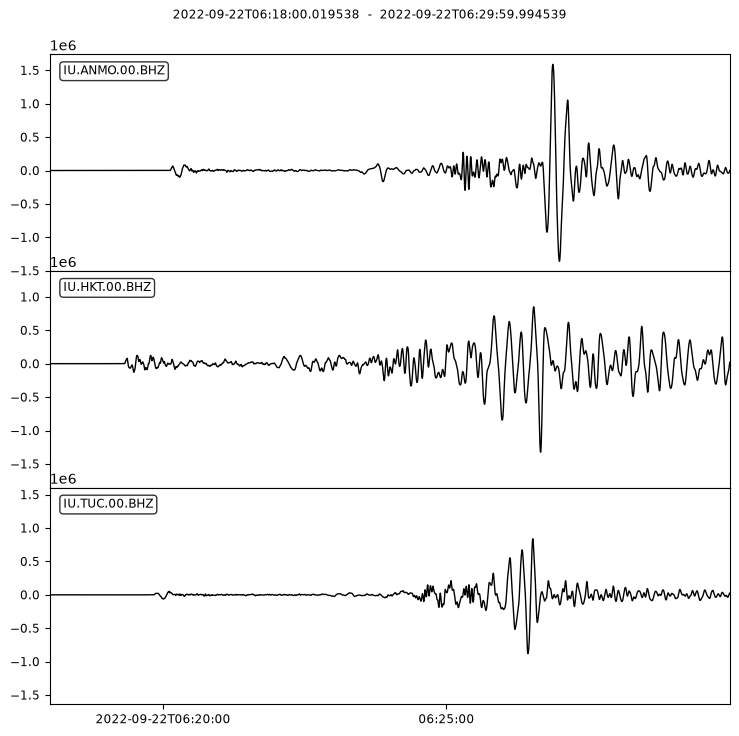

函数返回的 Stream 中包含三个 Trace。绘图如下。

st.plot();

../../_images/ff4ac894c456ec185605efc3eae35fd0f0ea3c5c384e8587727a3259e71330c9.png

批量下载多个波形数据#

上面的示例中，虽然使用 Client.get_waveforms() 可以一次性下载多个波形数据，但通配符本身不够灵活，且所有数据必须拥有相同的开始时间和结束时间。

Client.get_waveforms_bulk() 函数可以以更灵活的方式批量下载多个波形数据。该函数中最重要的参数是 bulk 参数。该参数可以用多种不同的方式指定，包括：

列表。列表的每个元素为格式为 (network, station, location, channel, starttime, endtime) 的元组
符合 FDSN Web Service 文档所要求的请求字符串或文件

这里我们只介绍第一种方式。

bulk = [
    ("IU", "ANMO", "00", "BHZ", starttime, starttime + 720),
    ("IU", "HKT", "00", "BH?", starttime, starttime + 800),
    ("II", "PFO", "00", "BHZ", starttime + 100, starttime + 1200),
]
st = client.get_waveforms_bulk(bulk)
print(st)

5 Trace(s) in Stream:
II.PFO.00.BHZ  | 2022-09-22T06:19:40.019538Z - 2022-09-22T06:37:59.994538Z | 40.0 Hz, 44000 samples
IU.ANMO.00.BHZ | 2022-09-22T06:18:00.019538Z - 2022-09-22T06:29:59.994538Z | 40.0 Hz, 28800 samples
IU.HKT.00.BH1  | 2022-09-22T06:18:00.019538Z - 2022-09-22T06:31:19.994538Z | 40.0 Hz, 32000 samples
IU.HKT.00.BH2  | 2022-09-22T06:18:00.019538Z - 2022-09-22T06:31:19.994538Z | 40.0 Hz, 32000 samples
IU.HKT.00.BHZ  | 2022-09-22T06:18:00.019539Z - 2022-09-22T06:31:19.994539Z | 40.0 Hz, 32000 samples

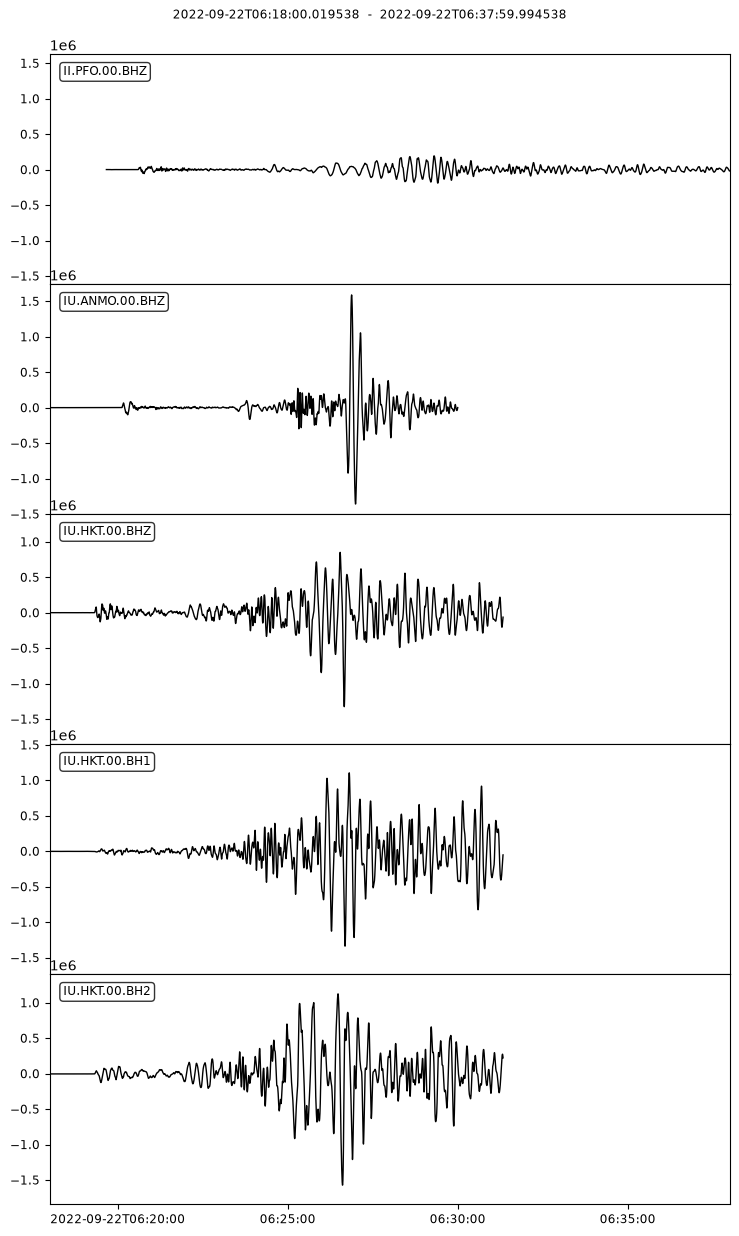

在这个示例中，我们申请了 IU.ANMO.00.BHZ、IU.HKT.00.BH? 和 II.PFO.00.BHZ 的波形数据，且每个波形数据的开始时间和结束时间均不同，最终申请得到 5 个波形数据。绘图结果如下：

st.plot();

../../_images/0753d160d41abcc3d0053aabcd6f1b7ecbbeabb5f3992150ee64bca592f69214.png

下载大量波形数据#

上面的示例已经可以灵活地一次性下载多个地震波形数据，但要求用户必须自行准备 bulk 参数，即用户需要首先获取地震和台站信息并对其进行筛选，然后自行构建 bulk 参数。在需要下载大量波形数据时相对比较繁琐。

为了更方便地下载大量波形数据，ObsPy 提供了 obspy.clients.fdsn.mass_downloader 模块。 mass_downloader 模块主要包含了三部分：

domain：根据位置信息筛选台站
Restrictions：用于设置波形数据的相关参数
MassDownloader：用于下载数据

下面通过两个示例介绍 mass_downloader 模块的基本用法。更详细的用法参见官方文档。

下载地震波形数据#

下面的示例展示了如何使用 MassDownloader 下载单个地震多台站的波形数据：

import obspy
from obspy.clients.fdsn.mass_downloader import CircularDomain, \
    Restrictions, MassDownloader

origin_time = obspy.UTCDateTime(2011, 3, 11, 5, 47, 32)

# 使用 CircularDomain 限定使用震中 30 到 40 度范围内的台站
domain = CircularDomain(
    latitude=18.247,
    longitude=-102.9518,
    minradius=30.0,
    maxradius=40.0
)

# Restriction 用于对波形进行进一步筛选
restrictions = Restrictions(
    # 设置波形的开始时间和结束时间
    starttime=origin_time,
    endtime=origin_time + 1200,
    # 丢弃所有数据中包含 gap（即存在中断）的数据
    reject_channels_with_gaps=True,
    # 实际获得的数据长度不小于数据申请的时间段长度的 95%
    minimum_length=0.95,
    # 通道优先级。当一个台站同时有 HH? 和 BH？数据时，优先下载 HH？数据
    channel_priorities=["HH?", "BH?"]
)

# 初始化
mdl = MassDownloader()
# 将数据下载到 waveforms 目录下，台站元数据下载到 stations 目录下
mdl.download(
    domain,
    restrictions,
    mseed_storage="waveforms",
    stationxml_storage="stations"
)

下载连续波形数据#

下面的示例展示了如何使用 MassDownloader 下载连续波形数据：

import obspy
from obspy.clients.fdsn.mass_downloader import RectangularDomain, \
    Restrictions, MassDownloader

# 限制台站位于一个矩形区域内
domain = RectangularDomain(
    minlatitude=30,
    maxlatitude=50,
    minlongitude=5,
    maxlongitude=35
)

restrictions = Restrictions(
    # 设置数据的开始时间和结束时间
    starttime=obspy.UTCDateTime(2012, 1, 1),
    endtime=obspy.UTCDateTime(2013, 1, 1),
    # 将数据分块，每块的长度为 86400 秒。即一天的数据保存到一个文件中
    chunklength_in_sec=86400,
    # 设置要下载的数据的 network, station, location 和 channel 信息
    network="BW", station="A*", location="", channel="EH*",
    # 不删除存在数据中断的数据
    reject_channels_with_gaps=False,
    # 不限制数据的最小长度
    minimum_length=0.0,
)

mdl = MassDownloader(providers=["LMU", "GFZ"])  # 设置地震数据中心列表
mdl.download(
    domain,
    restrictions,
    mseed_storage="waveforms",
    stationxml_storage="stations"
)

其他地震数据申请软件#

除了 ObsPy 外，还存在很多其他地震数据申请软件，包括但不限于：

不同的软件各有其利弊，读者亦可了解并学习这些软件，并根据具体需求使用合适的软件。
